При этом корректность создания элементов
При этом корректность создания элементов на таких диаграммах лежит теперь на совести разработчика.
Рис. 4. Совместное использование нотаций диаграмм классов и развертывания.
Вообще, если имеется затруднение с определением конкретного типа диаграммы, то применительно к этой ситуации следует создать диаграмму типа "Free Forms" и располагать на ней разнотипные элементы UML.

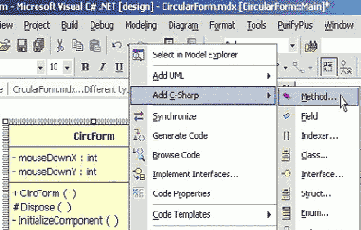

Добавление и редактирование классов, их методов и атрибутов может выполняться, как стандартными способами Visual Studio.NET (с использованием, например, окна "Solution Explorer"), так и прямо на диаграммах классов (рис. 5).

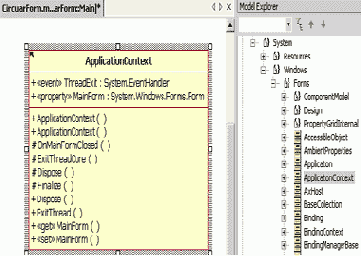

Рис. 5. Визуальное проектирование архитектуры классов.
Работая с Microsoft Visual Studio.NET и IBM Rational XDE DeveloperPlus, постепенно забываешь о том, что это продукты разных компаний: настолько гармонично они дополняют друг друга. Визуальное моделирование и кодирование теперь представляют собой единый интегрированный процесс, что является важным преимуществом для разработчика.
