ЕЩЕ РАЗ ОБ "УРАЛ 84М"
А.ТАРАСОВ (UT2FW), 272840, Одесская обл., г. Рени, а/я 65.
После неоднократного повторения трансивера "Урал 84М" пришлось немного видоизменить некоторые его узлы. Улучшилось качество работы трансивера, его надежность и облегчилась настройка.
1. Блок питания

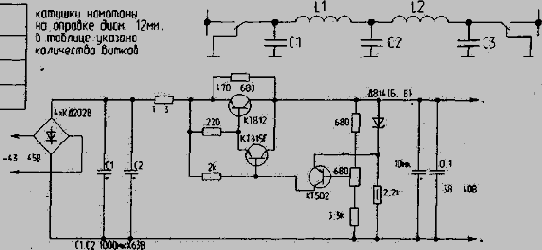

Блок питания, предложенный автором "Урал 84м", не повторялся, т.к. я не вижу смысла использования ВЧ и СВЧ транзисторов в этом узле. Использую два раздельных источника для получения +12 В и +40 В. Стабилизатор +12 В проще всего выполнить на МС КРЕН8Б. Стабилизатор +40 В выполнен по схеме, показанной на рис. 1. Он не боится коротких замыканий в нагрузке и очень удобен тем, что регулирующий транзистор непосредственно без изолирующих прокладок крепится к шасси.
Рис.1
| f среза | L1.2 | С1.3 | С2 | Диам. провода |
| 32МГц | 6 | 91 | 220 | 1.8 |
| 22.5МГц | 8 | 100 | 300 | 1.3 |
| 15МГц | 10 | 180 | 470 | 1,2 |
Некоторые радиолюбители жалуются на фон переменного тока, который возникает от наводки силового трансформатора на ТОТ13. Этого дефекта легко избежать, применив в силовом трансформаторе сердечник на ТОРе. Немного худшими параметрами обладают сердечники типа ПЛ, а самые плохие результаты дают сердечники, собранные из Ш-образных пластин.
Практически можно применять трансформаторы любого типа, но не нужно забывать, что в связи с нашей "экономной экономикой" обычно при промышленной намотке экономится провод и не доматывается сетевая обмотка. Из-за этого растет ток холостого хода и увеличивается поле рассеяния трансформатора. Растет и наводка на ТОТ13. Качество сетевой обмотки легко проверить измерив ток холостого хода. Приемлемым считается ток трансформатора габаритной мощностью 60...90 Вт в пределах 10 мА. Если он больше, доматывается сетевая обмотка. Иногда немного уменьшить фон удается с помощью экранировки жестью.
2. Выходной каскад
Часто слышу в эфире жалобы и нарекания по поводу ненадежности выходного каскада на КП904. В большинстве случаев это происходит из-за неаккуратного и неграмотного обращения с этим транзистором.
Не нужно забывать, что это не лампа и по "покраснению анода" (как это делают некоторые НАМы) подобрать П-контур не удастся.
Чаще всего транзистор пробивается статикой, которая наводится в антенне во время грозы, или зимой, когда идет снег. Чтобы избавиться от этой неприятности, нужно сделать антенный коммутатор, в котором неработающие антенны заземлены и вход трансивера заземлен через дроссель индуктивностью не менее 500 мкГн. Полезно и в самом трансивере антенное гнездо заземлить через подобный дроссель. По затвору транзистор выходит из строя из-за возбуждения драйвера. Не нужно стараться "выкачать" максимальное напряжение с драйвера. Здесь лучше ограничиться напряжением на выходе драйвера 7...10 В эфф., но добиться устойчивой его работы и подьема АЧХ на ВЧ диапазонах. Для этого подбираются С15, R14 в узле А2. Работа будет более устойчивой если в качестве VT4 применить КТ922А Вместо "бинокля" L3,4 я применяю трансформатор с объемным витком. Кольца-1000 НН (НМ) К10х6х3; L3 - 12 витков диаметром 0,3...05 мм; L4 - 6 витков диаметром 0,5...0,6 мм.
Вместо T1 можно установить трансформатор на кольце 1000HH(HM) K10x6x3 L2-7 витков в два провода диаметром 0,3...0,35 мм; L1 -5 витков диаметром 0,5...0,6 мм. Если все же драйвер склонен к возбуждению, можно ограничить ВЧ напряжение в затворе КП904, установив на корпус цепочку из последовательно включенных высокочастотных диодов (КД503; КД514 и тд.) и стабилитрона на напряжение 10В. Выходной каскад на КП904А надежно работает при напряжении литания 38 В с выходной мощностью 25...30 Вт. В таком режиме он выдерживает практически любой КСВ и обрывы нагрузки. Не нужно огорчаться, если нет возможности найти кольцо 300 НН в выходной каскад. Можно применить кольцо другой проницаемости диаметром не менее 20 мм, потребуется только подобрать количество витков для выравнивания АЧХ. Например, на кольце 1000 НН (НМ) достаточно скруткой (один виток на 5...7 мм) из шести проводов ПЭВ 0,35 мм намотать 5 витков. L7 и L8 нужно получить разделив скрутку на две обмотки по три провода.
Можно в качестве этого трансформатора применить "бинокль" из колец 2000...1000НН (НМ) К10х6хЗ, в каждом столбике - по 4...5 колен. Обмотка в цепи нагрузки имеет 3...4 витка, трубка-в цепи стока. И еще раз повторю, что не следует ожидать от транзисторного выходного каскада такой же надежности, как у лампового. 3.ГПД При повторении трансивера в этом узле использовались самые различные варианты - от ГПД с делением частоты на базе блока от P107M до варианта от трансивера "Роса". Какой-либо заметной разницы в качестве работы трансивера не замечено. Умножение частоты в ГПД не применялось. Здесь следует обратить внимание на то, что для того чтобы получить идеальную синусоиду на выходе ГПД, нужно снимать сигнал не с какого-либо электрода транзистора задающего генератора, а непосредственно через емкость с контура генератора. В этом случае в качестве буферного каскада нужно использовать полевой транзистор. Для того чтобы уменьшить начальный выбег частоты при переходе с диапазона на диапазон, нужно использовать минимально возможный ток через транзистор задающего генератора.
Действенной мерой для уменьшения начального выбега частоты оказалось использование радиатора для транзисторов задающих генераторов. Для этих целей использовалась боковая стенка блока ГПД из алюминия толщиной 5 мм, в ней высверливались углубления,куда туго вдавливаются колпачки транзисторов задающих генераторов, с которых предварительно сдиралась краска, Колпачки транзисторов для лучшей теплоотдачи можно смазать термопроводящей смазкой. В таком исполнении ГПД выбег частоты наблюдается только в первые 2...3 минуты.

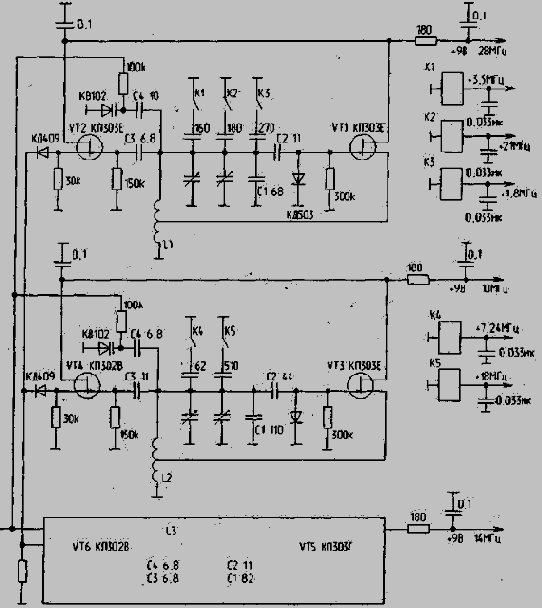

Рис.2. Реле К1 К5 РЭС49 РЭК23. КПЕ - трехсекционный, от Р105Д,
L1, L2 - керамические ребристые каркасы, установленные внутри КПЕ,
L1 - 9 витков. L2 - 7 витков посеребренного провода диам. 0.8 мм.
L3 - керамический каркас диам.14 мм. 32 витка провода ПЭЛ диам 0.44-0.5 мм Привожу данные одного из вариантов ГПД (рис.2), на мой взгляд, с неплохими параметрами. Здесь используется трехсекционный КПЕ от радиостанции Р105Д с теми же катушками, которые установлены внутри КПЕ.
Возможно использование трехсекционного КПЕ от вещательных приемников, следует только проредить секции, чтобы максимальная емкость составляла не более 50 пФ. Для получения требуемых частот девяти диапазонов с помощью реле подключаются дополнительные конденсаторы. Применение контактов реле в частотозадающих цепях практически стабильность не ухудшило. Одна секция КПЕ используется для построения генератора 20 м диапазона. Вторая секция объединяет "узкие" диапазоны -10, 7,24,18 МГц, третья секция используется для генератора "широких" диапазонов - 28; 3,5; 21:1,8 МГц. Это разделение конечно условно, но при таком раскладе уменьшается"лишнее" перекрытие по частоте. Предлагаю вариант введения дополнительных диапазонов в уже работающий трансивер. Для получения требуемых частот в ГПД устанавливают реле (РЭС49; РЭС55), которые подключают дополнительные конденсаторы новых диапазонов. Здесь следует отметить, что для наименьшего влияния контактов реле на стабильность генераторов следует коммутировать "холодные" выводы конденсаторов. Дополнительные полосовые фильтры и выходные П-фильтры можно не делать. Все диапазоны можно обеспечить, используя ту же плату А2 и П-фильтров выходного каскада на 6 диапазонов.

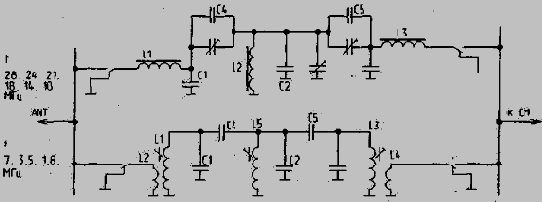

Рис.3

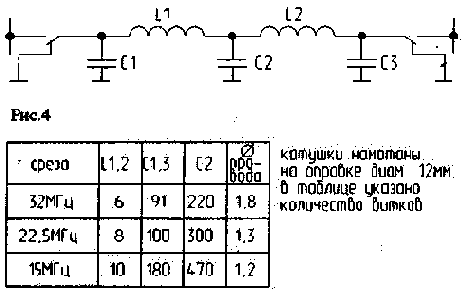

Рис.4 Для получения дополнительных диапазонов расширяются полосы пропускания полосовых фильтров (рис. 3-4). Теперь "полосовик" 28 МГц диапазона пропускает частоты 24 МГц диапазона, следующий - частоты 21 и 18 МГц диапазонов, третий - частоты 14 и 10 МГц диапазонов. Данные фильтров заимствованы из книги Рэда "Высокочастотная схемотехника...". Но так как наша промышленность не выпускает колец, аналогичных по параметрам приведенным в книге, пришлось искать подходящую замену. После многочисленных экспериментов приемлемый вариант был получен при использовании половинок сердечников СБ9А и СБ12А. Половинка сердечника используется как кольцо, без всяких переделок. При отсутствии измерителя емкости желательно устанавливать подстроечные емкости, как показано на схеме ДПФ.
В табл. 1, 2 даны количество витков и емкости в пФ без "подстроечников".
| МГЦ | L1 | L2 | L3 | С1 | С2 | C3 | С4 | С5 | ZQ |
| 23..30 | 9 | 11 | 9 | 40 | 40 | 41 | 13 | 13 | Z6 |
| 18...22 | 11 | 11 | 11 | 39 | 18 | 41 | 10 | 10 | Z5 |
| 9.7...14.8 | 12 | 12 | 12 | 70 | 56 | 79 | 39 | 39 | Z4 |
| M | L1 | L2 | L3 | L4 | L5 | С1 | С2 | C3 | С4 | С5 |
Диаметр провода L1-4/L5 |
| 160 | S5 | 8 | 55 | 9 | 45 | 680 | 1200 | 680 | 47 | 47 | 0,18/0,22 |
| 80 | 40 | 7 | 40 | 7 | 30 | 430 | 820 | 430 | 39 | 39 | 0,22/0,3 |
| 40 | 22 | 3 | 22 | 4 | 17 | 270 | 560 | 270 | 18 | 18 | 0,44/0,56 |
По своему качеству фильтры имеют хорошие параметры. По затуханию в полосе прозрачности они аналогичны двухконтурным фильтрам на сердечниках диаметром 12 мм. Исходные полосовики имеют затухание в полосе прозрачности на 3 дБ больше. В табл.2 даны уточненные данные полосовых фильтров низкочастотных диапазонов. П-фильтры "верхних" диапазонов также переделываются. В авторском варианте они имеют Чебышевосую характеристику, поэтому "заваливают" новые диапазоны. Фильтры переделываются на двухзвенные с Батервортовской характеристикой. В сравнении с авторскими они обеспечивают больше затухания за полосой пропускания. 4. Плата А6 Неоднократные попытки улучшить параметры трансивера простой заменой диодов в смесителе на какие-либо "супердиоды" положительных результатов не дали. В смесителе были опробованы самые различные диоды - КД512, КД514, АА112, АД516, КД522, КД503,КД922,Д18,Д9 и т.д. Ухудшение чувствительности и динамического диапазона наблюдалось только когда с кремниевых диодов переходили на германиевые. Чувствительность при различных диодах колебалась в пределах 0,4...0,5 мкВ. Интермодуляционная помеха второго порядка D3=-86...91дБ. Измерения проводились прибором и методикой, предложенной UY5DJ, в диапазоне 20 м. Лучшие параметры получаются при использовании подобранных диодов (КД922) и тщательно, симметрично выполненных трансформаторов.

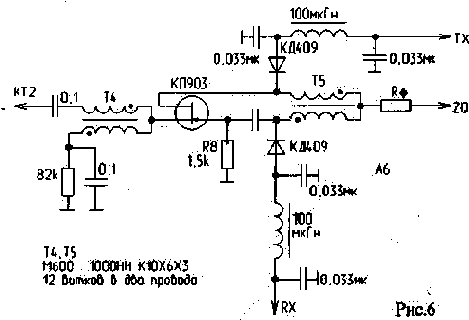

Попытки сбалансировать смеситель с помощью введения подстроечных конденсаторов, включенных в какое-либо плечо моста, улучшения качества работы смесителя не дают. Балансировка достигается, но только на какой-либо определенной частоте. При переходе на другой диапазон эти конденсаторы еще более разбалансируют смеситель и ухудшают его параметры. Хорошие параметры получаются при использовании обычных КД503, подобранных хотя бы тестером по прямому и обратному сопротивлениям. На рис.6 показано включение "диплексера" на КП903 с дополнительным согласующим трансформатором Т4. В таком варианте включения увеличивается коэффициент передачи этого каскада как на прием, так и на передачу.
Для качественной работы каскодного усилителя на КП312...КП303 требуется подбор этих транзисторов по крутизне. Они должны быть примерно равны по этому параметру. Многие радиолюбители пытаются заменить К224УР4 на якобы менее шумящую другого типа. На мой взгляд, нет никакого смысла этого делать, т.к. предельную чувствительность должен определять первый каскад приемника, т.е. в нашем случае - первый смеситель, а чувствительность УПЧ -его первый каскад. Не нужно добиваться максимально возможного коэффициента усиления от этой МС, здесь чувствительность трансивера нужно "искать" на первых каскадах. Эксперименты с использованием ИС различных годов выпуска 2УС248 и 224УР4 (они абсолютно идентичны) показали их равноценность по Кш и Ку. Целесообразно уменьшить полосу пропускания МС. Для этого с 3-го вывода МС на корпус устанавливается конденсатор емкостью 68...100пФ. Не нужно увеличивать напряжение питания этой МС более 9В. Ощутимо повысить Кус. усилителя низкой частоты можно, включив С1 как показано на рис.7. Для качественной работы АРУ нужно использовать КПЗОЗЕ усилителя АРУ с минимальной крутизной. Для того чтобы выбрать транзистор с требуемой крутизной, я пользуюсь простейшим сравнительным измерением. Через
Через миллиамперметр (тестер) подаю положительное напряжение 10... 12 В на сток измеряемого транзистора, а "минус" - на соединенные вместе затвор и исток.
Зависимость прямо пропорциональная - транзисторы с большим током имеют большую крутизну н наоборот. 5. Плата А4 Здесь следует увеличить номиналы резисторов R12 н R6 до 47...56К. Тем самым уменьшается ток через варикапы и мы избавляемся от постоянного разбаланса модулятора. Можно поднять амплитуду опорного генератора на модулятор, сделав каскад на VT3 резонансным. Для этого в L2 используется дроссель на 1...5 мкГн, который в резонанс настраивается конденсатором С1 как показано на рис.8.

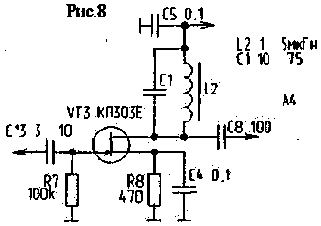

6. Плата А7 Иногда не запускаетсяста билизатор +9В. Для более устойчивой работы нужно установить резистор R1, как показано на рис.9.
Нужно еще заметить, что качественная работа плат А6 и А4 возможна, когда со стороны установки деталей оставлена фольга, используемая как общий провод. Сравнение работы на прием таких "аппаратов" как RA3AO, Урал 84М, UA1FA ("Я строю KB станцию"), приемника "Катран", UW3DI показало, что на НЧ диапазонах при максимальных уровнях помех "Урал 84М" уступает лишь трансиверу RA3AO. Любителям "вытягивания" слабых телеграфных сигналов на ВЧ диапазонах, особенно если в качестве антенны используются случайные "веревки", больше подойдет приемник "Катран". Но это преимущество заметно только при условии, если диапазон "тихий". Во время соревнований лучше пользоваться трансиверами RA3AO и "Урал 84М". Радиолюбитель N 7, 1995 г., c.28-31
ГПД К ТРАНСИВЕРУ "УРАЛ-84"
RB5EMF

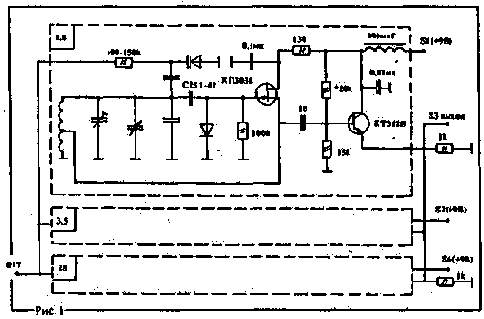

На рис.1 приведена схема ГПД к "Уралу-М". В качестве КПЕ использован 6-ти секционный конденсатор от Р-311 (ИП1030.121-01)сдвумя отсеками для плат и габаритами 145х145х50.

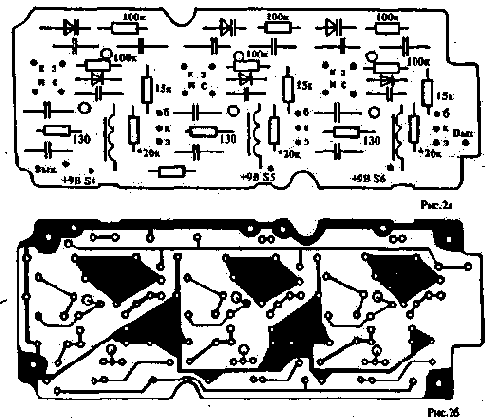

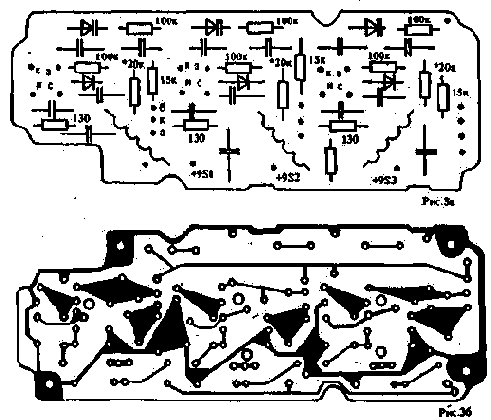

Рис.1 Схема ГПД Чертежи печатных плат и расположение деталей на них в 1-м и 2-м отсеках КПБ приведены на рис.2 и рис.3 соответственно. На блоке оставляется один из двух разъемов, который используется для подключения S1-S6 RIT. На задней стенке блока можно установить свою плату, расположив на ней стабилизатор +9В для питания ГПД и формирователь RIT-XIT.
Радиолюбитель N 1, 1992 г.
КОРОТКОВОЛНОВЫЙ ТРАНСИВЕР "УРАЛ-84"
А. Першин UA9CKV
Трансивер предназначен для проведения радиолюбительских радиосвязей в диапазоне коротких волн 1,8...29 МГц. Вид работы-телефон (SSB) и телеграф (CW). Трансивер полностью выполнен на полупроводниковых приборах и микросхемах, имеет встроенную цифровую шкалу (по схеме радиолюбителя В. Криницкого (RA9CJL), опубликованную в настоящем сборнике), встроенный блок питания. В трансивере предусмотрено подключение внешнего ГПД, что позволяет проводить радиосвязи на разнесенных частотах.
При разработке трансивера основное внимание уделялось получению высоких динамических параметров приемного тракта и хороших эргонометрических характеристик трансивера в целом.
Отсутствие усилителя ВЧ на входе приемника, применение высокоуровневого балансного смесителя, малошумящего и линейного тракта ПЧ позволило осуществить первую задачу. Вторая задача была решена применением неперестраиваемых полосовых фильтров на входе приемника, электронной коммутацией диапазонов и режима "передачи-приема".

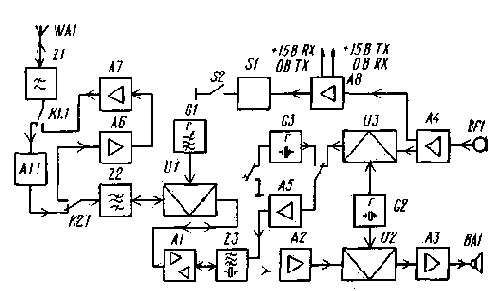

Рис. 1. Функциональная схема трансивера "Урал-84"
Трансивер (рис. 1) выполнен по схеме с одним преобразованием частоты. Выбор промежуточной частоты 9100 кГц определяется наличием самодельного кварцевого фильтра, изготовленного по методике, изложенной в журнале "Радио" № 1, 2 за 1982 г. (возможно применение промышленного кварцевого фильтра типа ФП2П-410-8,815 с незначительными изменениями в принципиальной схеме). Общими узлами трансивера в режиме приема-передачи являются: фильтры нижних частот Z1, полосовые фильтры Z2, смеситель U1, обратимый согласующий каскад А1, генератор плавного диапазона G1, кварцевый фильтр Z3.
| Основные технические данные трансивера | |
| Чувствительность приемного тракта при соотношении сигнал/шум 10 дБ, мкВ, не хуже | 0,5 |
| Динамический диапазон по "забитию", дБ | 120 |
| Двухсигнальная избирательность (при расстройке сигналов 20 кГц), дБ | 96 |
| Полоса пропускания переключаемая: в режиме SSB, кГц | 2,4 |
| в режиме CW, кГц | 0,8 |
| Диапазон регулирования АРУ (при изменении выходного напряжения не более чем на 6 дБ), дБ, не менее | 100 |
| Уход частоты генератора плавного диапазона на наивысшей частоте за 20 мин после получасового "прогрева", Гц, не более | 100 |
| Выходная мощность передающего тракта, измеренная на эквиваленте антенны (R=75 Ом), Вт, не менее | 25 |
| Подавление несущей и нерабочей боковой полосы частот, дБ, не менее | 60 |
| Импеданс антенного входа, Ом | 75 |
Подключение узлов на прием или передачу производится контактами реле K1, К2, а также коммутатором S1. На схеме узлы показаны в режиме приема. Сигнал с антенного входа через фильтры нижних частот Z1, ступенчатый аттенюатор АТТ и трехконтурные полосовые фильтры Z2 поступает на балансный смеситель U1. На этот же смеситель подается напряжение от плавного гетеродина G1. Преобразованный сигнал проходит через согласующий каскад обратимого типа Л/и далее на кварцевый фильтр Z3, усиливается узлом А2 и поступает на смеситель U2, где смешивается с напряжением с опорного кварцевого генератора G2. Низкочастотный сигнал с выхода смесителя поступает на усилитель низкой частоты A3 и с него на громкоговоритель ВА1. При переходе с приема на передачу происходит соответствующее переключение функциональных узлов. Это делается либо вручную, либо системой голосового управления. Сигнал с микрофона BFJ, усиленный узлом А4, поступает на устройство голосового управления А8, которое в свою очередь управляет коммутатором S1, а также на смеситель U3, на котором присутствует напряжение с опорного генератора. Сформированный сигнал DSB усиливается узлом А5, проходит кварцевый фильтр Z3, где выделяется напряжение промежуточной частоты 9100 кГц с верхней боковой полосой частот и поступает через узел А1 на смеситель U1, на другой вход которого подано напряжение плавного гетеродина. Выделенный полосовыми фильтрами Z2 сигнал рабочей частоты с выхода смесителя U2 поступает на усилитель А6 и далее, усиливаясь по мощности в узле А7, через ФНЧ Z1 поступает на антенну WA1. Формирование телеграфного сигнала в трансивере производится с помощью манипулируемого генератора G3, который подключается к узлу А5, вместо устройства формирования однополосного сигнала. Трансивер выполнен по блочному принципу. На схеме нумерация элементов в каждом блоке своя. На основной плате (узел А6, рис. 2) расположены обратимый смеситель, согласующий каскад, тракт УПЧ приемника, кварцевые фильтры, смесительный детектор, усилитель низкой частоты приемника, схема АРУ, широкополосный усилитель напряжения плавного гетеродина. Рис.2a.
Принципиальная схема основной платы трансивера (узел А6) Рис.2b. Принципиальная схема основной платы трансивера (узел А6) Высокоуровневый пассивный смеситель VD1 - VD8, Т2, Т3 собран по двойной балансной схеме. Его особенность - применение широкополосных трансформаторов с объемным короткозамкнутым витком (конструкция описана в журнале "Радио" № 1 за 1983 г.). В случае использования в смесителе современных высокочастотных диодов типа КД514А (а еще лучше диодов с барьером Шотки типа АА112) потери сигнала в нем составят около 4...5 дБ. Сигнал при приеме поступает на первичную обмотку L3 трансформатора Т2. Преобразованный сигнал снимается со средней точки обмотки L4. Напряжение плавного гетеродина усиливается широкополосным усилителем на транзисторе VTI и подается на входную обмотку L7 трансформатора Т3. На мощном полевом транзисторе VT2 собран каскад согласования смесителя с кварцевым фильтром. Транзистор типа КП905 выбран благодаря его хорошим шумовым параметрам и линейности. При приеме каскад работает усилителем с общим затвором и коэффициентом усиления около 12 дБ, входное сопротивление его имеет активный характер и постоянно в широком диапазоне частот. Согласование с восьмикристальным SSB кварцевым фильтром на частоту 9100 кГц обеспечивается с помощью автотрансформатора L12. Схемы кварцевых фильтров ZQ1 и ZQ2 изображены на рис. 3 и 4.

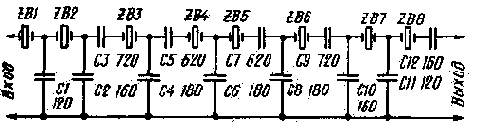

Рис. 3. Принципиальная схема кварцевого фильтра ZQ1

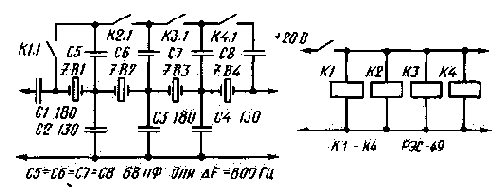

Рис. 4. Принципиальная схема кварцевого фильтра ZQ2 Фильтр ZQ1 имеет следующие параметры:
| Полоса пропускания, кГц (на уровне -3 дБ) | 2,3 |
| Коэффициент прямоугольности | 1,8 |
| Неравномерность в полосе пропускания, дБ, не более | 1,5 |
| Входное сопротивление, Ом | 270 |
| Выходное сопротивление. Ом | 120 |
Если в фильтре ZQ1 будут использованы кварцевые резонаторы от радиостанции "Гранит" с частотами 9000...9150 кГц, то значения емкостей в схеме фильтра могут остаться без изменений. В фильтре ZQ2 полоса пропускания может изменяться. В режиме SSB она равна 2,3 кГц, а в режиме CW, когда параллельно кварцевым резонаторам включены конденсаторы величиной 68 пФ, полоса пропускания сужается до 800 Гц. При передаче каскад на транзисторе VT2 является истоковым повторителем.
Реверсирование режима работы этого каскада осуществляется коммутирующими напряжениями с шин управления. При приеме +15 В в шине Rх 0 В в шине Тх. При передаче 0 В в шине Rx, +15 В в шине Тх. Диодные ключи VD9 и VD10 подключают "горячий" конец автотрансформатора L12 к стоку транзистора при приеме или к его затвору при переходе на передачу. Заземление "холодного" конца автотрансформатора L12 по высокой частоте при приеме происходит через диодный ключ VD10 и конденсатор С5, при передаче - через диодный ключ VD9 и конденсатор С4. На транзисторах VT5, VT6 собран первый каскад УПЧ, имеющий усиление около 20 дБ. П-контур L17C29C30 позволяет согласовать транзисторы каскодной схемы и осуществить дополнительную фильтрацию полезного сигнала. Нагрузкой каскада является контур L16C26. Согласование со вторым кварцевым фильтром ZQ2 осуществляется с помощью катушки связи Lсв. Этот фильтр собран по лестничной схеме на 4 кварцах, имеет полосу пропускания по уровню 3 дБ, равную 2,6 кГц. В режиме приема телеграфных сигналов он переключается с помощью реле типа РЭС-49 на узкую полосу около 0,7 кГц путем подключения параллельно кварцам фильтра емкостей, равных примерно 68 пФ. Применение двух кварцевых фильтров ZQ1 с полосой пропускания 2,4 кГц и ZQ2 значительно улучшило подавление сигналов вне полосы "прозрачности" фильтров, которое достигло 100 дБ. Основное усиление сигнала производится каскадом на микросхеме DA1 К224УР4 (К2УС248 - старое обозначение). Смесительный детектор на транзисторах VT8, VT9 особенностей не имеет. Между детектором и входом предварительного усилителя низкой частоты на микросхеме DA2 включен ФНЧ ZQ3 типа Д3,4 (от радиостанций "Гранит"), который улучшает шумовые и избирательные параметры приемного тракта. Выходной каскад УНЧ собран по обычной схеме на транзисторах VT15, VT16, VT17. На транзисторе VT14 собран электронный ключ, с помощью которого шунтируется вход УНЧ в режиме передачи. В телеграфном режиме этот ключ закрыт, что позволяет прослушивать сигнал самоконтроля при передаче. Схема АРУ состоит из предварительного усилителя АРУ DA3, VT13, эмиттерного повторителя VT12, детекторов АРУ VD18, VD19 и VD24.
На транзисторе VT11 и диоде VD17 собрана вспомогательная цепь "быстрого разряда" с временем разряда около 0,2 с. При приеме полезного сигнала время разряда АРУ определяется основной цепочкой R36C53. При исчезновении сигнала происходит быстрый разряд С53 через диод VD17 и транзистор VT11. С истокового повторителя VT10 положительное напряжение АРУ, которое увеличивается с ростом силы сигнала, подается на регулирующие транзисторы VT4 и VT7, управляющие усилением каскадов ПЧ. Для осуществления задержки АРУ исток транзистора VT6 подключается к источнику опорного напряжения, собранного на стабилитроне VD11 и резисторе R25. В режиме передачи на транзисторы VT4, VT7 подается коммутирующее напряжение +15 ВТХ-О BRX, которое практически закрывает тракт ПЧ приемника. На транзисторе VT3 собран регулируемый усилитель, работающий в режиме передачи SSB или CW сигнала. Регулировка усиления каскада производится изменением напряжения на втором затворе VT3 и достигает глубины более -40 дБ. При желании на второй затвор этого транзистора можно завести напряжение ALC. При передаче манипулируемый телеграфный сигнал усиливается транзистором VT3, проходит через контуры L15C22 и паразитные емкости закрытого тракта ПЧ приемника, смешивается в детекторе с сигналом опорного гетеродина и поступает в УНЧ для самоконтроля. С этого же контура сигнал SSB или CW проходит через кварцевый фильтр ZQ1, поступает на согласующий каскад VT2, работающий в данном случае истоковым повторителем, и далее в смеситель VD1 - VD8, осуществляющий перенос сигнала на рабочую частоту. Преобразованный сигнал снимается с обмотки L3 на полосовой фильтр узла А2. В узле А2 (рис. 5) расположены: ступенчатый аттенюатор приемника, коммутирующее реле К17, полосовые диапазонные фильтры, предварительные каскады передатчика. В режиме приема сигнал из узла А1 поступает на аттенюатор, выполненный на двух резисторных, П-звеньях: R1R2R3, обеспечивающих затухание 10 дБ и R4R5R6 - 20 дБ. Управление аттенюатором производится переключателем на передней панели приемника S7 "АТТ", имеющего положения "О", "10 дБ", "20 дБ", "30 дБ".
П- звенья коммутируются контактами реле К13 - К.16 типа РЭС-49 (РЭС-79). После аттенюатора сигнал проходит через нормально замкнутые контакты реле К17 (РЭС-55А) и поступает на трехконтурные полосовые диапазонные фильтры, выбор которых производится шестью кнопочными переключателями "Диапазон" (SI - S6) с зависимой фиксацией. Коммутация диапазонных фильтров осуществляется с помощью реле К1 - К12 типа РЭС-49 (РЭС-79). Полосовые фильтры подавляют зеркальный канал более чем на 80 дБ. Рис.5.Принципиальная схема предварительного усилителя мощности и полосовых фильтров (узел А2) Применение реле для коммутации полосовых фильтров и аттенюатора обусловлено стремлением достичь максимально высокого динамического диапазона, переключение же с помощью диодных ключей (p-i-n диоды и т. п.) неоправдано из-за значительного уменьшения динамического диапазона и увеличения шума приемного тракта. После полосовых фильтров сигнал поступает в узел А6, рассмотренный ранее. В режим передачи напряжение SSB или CW сигнала, поступающее из узла А6, проходит через полосовые фильтры в обратном направлении и через контакты реле К17 поступает на широкополосный усилитель, выполненный на СВЧ транзисторах VT2, VT3, VT4, где усиливается до уровня 5...7 В эфф. с неравномерностью в диапазоне от 1,8...35 МГц не более 2 дБ. Нагрузкой предварительного усилителя служит широкополосный трансформатор 77 с объемным короткозамкнутым витком, аналогичный трансформаторам смесителя в узле А6. Широкополосный трансформатор Т2 выполнен из 16 ферритовых колец, надетых на медную трубку (конструкция описана в журнале "Радио" № 12 за 1984 г.). Цепочки R10R11C6 и R23C14 осуществляют частотную коррекцию АЧХ предварительного усилителя. Резисторы R13, R24 подбираются по минимальной неравномерности выходного напряжения во всем диапазоне усиливаемых частот. Каскад на транзисторе VT1 - электронный ключ с задержкой, необходимой для коммутации антенной цепи в узле А1. Узел А1 - усилитель мощности передатчика (рис.6) выполнен на мощном полевом транзисторе VTI типа КП904А.
Здесь же находятся диапазонные фильтры нижних частот (П-контур), коммутируемые реле типа РЭС-10. Напряжение сигнала с рабочей частотой от предварительного усилителя поступает на затвор транзистора VTI и усиливается до выходной мощности около 30 Вт. Нагрузка каскада - широкополосный трансформатор, выполненный на ферритовом кольце проницаемостью 300НН диаметром 32 мм по известной методике. Максимальный ток стока транзистора достигает 2 А. Через контакты реле К13, замкнутые во время передачи, усиленный сигнал проходит через фильтр нижних частот и поступает в антенну (разъем XI). Резистор R5 служит для установки начального тока транзистора. Через цепочку R7C31 осуществляется частотно-зависимая ООС. Усилитель мощности обладает достаточно хорошей линейностью. При правильном подборе тока покоя внеполосные излучения подавлены до -50 дБ. В режиме приема с гнезда XI сигнал проходит диапазонные ФНЧ и через нормально замкнутые контакты реле K13 (типа РЭС-55А) поступает на диапазонные полосовые фильтры (узел А2). Как показала практика (на трансивере проведено более 6000 связей), опасения, что сравнительно маломощные реле в усилителе мощности будут часто выходить из строя, необоснованы, так как все их контакты переключаются в отсутствии сигнала. Генератор плавного диапазона - узел A3 (рис. 7) представляет собой шесть отдельных диапазонных генераторов, коммутируемых по питанию вторым направлением (первое-для коммутации полосовых фильтров) кнопочных переключателей S1 -S6. На полевом транзисторе VTI собран непосредственно генератор по схеме индуктивной трехточки. Транзистор VT2 - эмиттерный повторитель. Нагрузкой всех шести эмиттерных повторителей служит резистор R6. Падение напряжения на нем, равное около +5 В, закрывает эмиттерные переходы неработающих повторителей, тем самым исключая влияние на частоту работающего генератора других диапазонных генераторов. ..Распределение частот ГПД по диапазонам и данные контуров приведены в табл. 1. Частоты ГПД выбраны таким образом, что при смене диапазона происходит автоматический выбор нужной боковой полосы.
С помощью реле К1, К2 (РЭС-55А) к трансиверу может быть подключен внешний ГПД. Отсутствие механических переключении, а также наличие отдельных контуров для каждого диапазона при их тщательной термокомпенсации позволило достичь хорошей стабильности, не прибегая к умножению частоты. Такое построение гетеродина позволяет оптимизировать уровни выходных напряжений, создать перекрытие по частоте, сделать величину расстройки независимой для каждого диапазона. Таблица 1.
| Диапазон | Частота ГПД, МГц | L1,мкГ | С3*,пф | Провод | Шаг намотки, мм | Примечание |
| 1,830...1,930 | 10,900...11,150 | 0,8 | 260 | Посеребр. 0,8 | 0,5 | Каркас - керамика диаметром 12мм Намотка горячая, внатяг с клеем БФ-2 и сушка 100°С |
| 3,500...3,800 | 12,600...12,900 | 0,5 | 300 | То же | 0,5 | |
| 7,000...7,200 | 16,100...16,300 | 0,25 | 330 | " | 0,5 | |
| 14,00...14,35 | 4,900...5,250 | 10 | 82 | ПЭВ 0,41 | Рядовая | |
| 21,00...21,45 | 11,900...12,350 | 1 | 140 | Посеребр. 0,8 | 0,5 | |
| 28,00...29,00 | 18,900...19,900 | 0,5 | 100 | То же | 0,5 |
Формирователь напряжения SSB и CW сигнала - узел А4 показан на рис. 8. На транзисторе VTI собран опорный кварцевый генератор с частотой 9100 кГц. Транзистор VT2-буферный каскад, с которого сигнал опорного генератора поступает на балансный модулятор на варикапах VD1, VD2 и трансформаторе Т1. Модулятор имеет высокую линейность и позволяет подавить несущую частоту ¦не менее чем на 50 дБ. Каскад на микросхеме DA1 [представляет собой микрофонный УНЧ, с выхода 'которого усиленное напряжение низкой частоты поступает на среднюю точку обмотки L3 балансного модулятора и через эмиттерный повторитель VT6 в систему голосового управления (VOX). Каскад на транзисторе VT5 - манипулируемый телеграфный гетеродин, стабилизированный кварцем ZQ2. Его частота на 800...900 Гц выше частоты опорного гетеродина, т. е. совпадает с полосой "прозрачности" кварцевого фильтра ZQ1. В зависимости от вида работы, телефон или телеграф, на эмиттерный повторитель VT4 подается через контакты реле К1 напряжение либо от балансного модулятора (SSB), либо от телеграфного гетеродина (CW).
С выхода транзистора VT4 сигнал поступает для дальнейшего преобразования в узел А6 (основная плата). С помощью подстроечного резистора R21 устанавливается необходимое усиление микрофонного УНЧ, с помощью резисторов RI8, R15 производится балансировка несущей частоты опорного гетеродина. Индуктивность L1 служит для точной установки частоты опорного гетеродина на нижнем скате характеристики кварцевого фильтра ZQI. Работой трансивера в режиме "прием" или <передача" управляет коммутатор - узел А7 (рис. 9). Собственно коммутатор выполнен на мощных транзисторах VT5 - VT9. Транзисторы VT1. VT3, VT4 входят в систему VOX. VT7 - Anti-VOX. С помощью подстроечного резистора R1 устанавливается задержка срабатывания системы голосового управления, a RIO - порог срабатывания системы VOX. Резисторы R14 устанавливает порог срабатывания системы Anti-VOX. На транзисторах VT10 - VT12 выполнен стабилизатор напряжения плавного гетеродина +9 В. На транзисторе VT13 собран усилитель S-метра. В режиме приема на его вход через диод VD7 подается напряжение АРУ с основной платы, а через диод VD8 напряжение с узла А1, пропорциональное току стока мощного транзистора VT1. С помощью подстроечного резистора R19 устанавливается нуль S-метра, a R20 служит для калибровки. Рис.9. Принципиальная схема коммутатора RX - ТХ, стабилизатора напряжения +9 В и усилителя S-метра (узел А7) Управление коммутатором может происходить от педали, которая подключена к контакту 9 разъема XI как в режиме SSB, так и в CW. В режиме CW положительные импульсы, которые подаются на контакт 7 разъема XI от электронного автоматического телеграфного ключа, воздействуют на систему голосового управления, т. е. может осуществляться полудуплексная работа трансивера. Напряжения +15 В ТХ - О В RX снимаются с контактов 1,3 разъема X1 и поступают в узлы трансивера. Стабилизаторы +40 В и +15 В в блоке питания (рис. 10) выполнены по известным схемам и защищены по току. Схема соединений узлов трансивера приведена на рис. 11.
Каркас изготовлен из дюралюминиевых листов толщиной 5 мм, соединенных с помощью винтов М2,5 в торец. Передняя и задняя панель имеют размеры 315Х130 мм и скреплены между собой двумя боковинами размером 270X130 мм. Боковины установлены на расстоянии 40 мм от кромок передней и задней панели, образуя подвалы, в которых размещены печатные платы: слева - плата узла А2, справа - узлов А7, А5 (электронный телеграфный ключ). Между боковинами на высоте 40 мм от нижней кромки передней и задней панелей закреплено субшасси размером 225Х150 мм. На нем сверху установлены платы гетеродина А2 и формирователя А4. Снизу в подвале размещены основная плата А6, а между боковинами на высоте 25 мм от нижних кромок передней и задней панели находится второе субшасси размером 225Х80 мм. На нем установлены сверху справа трансформатор блока питания, снизу, в подвале, плата стабилизаторов +40 В и +15 В. На рис.12, 13 и 14 приведены размеры передней, лицевой и задней панелей трансивера. Узел усилителя мощности находится в экранированной коробке размерами 115Х90Х50 мм, которая прикреплена вместе с мощным транзистором выходного каскада слева над вторым субшасси к задней панели трансивера. На задней же панели установлен радиатор с 29 ребрами высотой 15 мм для мощных транзисторов выходного каскада и стабилизаторов напряжения. Размеры радиатора 315Х90 мм. Рис.12. Передняя панель трансивера Рис.13. Лицевая панель трансивера Рис.14. Задняя панель трансивера Платы узлов А2, А4, А5, А6, А7 съемные. С монтажным жгутом они соединяются с помощью разъемов типа ГРППЗ-(46)24ШП-В. Плата плавного гетеродина размещена в экранированной коробке. Основная плата А6 выполнена из двухстороннего стеклотекстолита толщиной 1,5...2 мм размерами 210Х 137,5 мм. Слой фольги со стороны деталей не снимается. Выводы деталей, соединенных с корпусом, припаиваются к фольге с обеих сторон платы, образуя общую "землю". Остальные отверстия со стороны деталей раззенковываются для исключения замыкания на общий провод. Печатная плата узла А6 приведена на рис. 15. Кварцевые фильтры выполнены в.
отдельных экранированных и хорошо пропаянных латунных коробках на резонаторах типа Б1 от радиостанций "Гранит". На рис. 16, 17 приведены печатные платы узлов А4 и А7 и размещение элементов на них. Рис.16. Узел А4 Рис.17. Узел A7 Конденсатор переменной емкости - шестисекционный от радиостанции Р-123. Контуры гетеродинов размещены непосредственно в разделенных перегородками секциях конденсатора. Возможно применение переменных конденсаторов от радиостанций Р-108. В этом случае берутся два конденсатора, и с помощью имеющейся шестерни синхронно соединяются между собой, позволяя создать восьмидиапазонный ГПД. В трансивере использованы постоянные резисторы типа МЛТ-0,125 (МЛТ-0,25), подстроечные - типа СП4-1. Реле - РЭС-55А (РС4.569.601), РЭС-10 (РС4.524.302), РЭС-49 (РС4.569.421-07). Переменные резисторы типа СПЗ-12а. Конденсаторы типа КМ, КЛС, К50-6. Высокочастотные дроссели 50 мкГн намотаны на ферритовых кольцах Ф-1000НН К7Х4Х2 и имеют по 30 витков ПЭЛШО 0,16, а дроссели 100 мкГн - около 50 витков. Данные контуров полосовых фильтров приведены в табл.2. Диаметр всех катушек здесь 5 мм, сердечник СЦР типа СБ12А. Таблица 2.
| Элемент | 1.8 МГц | 3.5 МГц | 7 МГц | 14 МГц | 21 МГц | 28 МГц | ||||||
| число витков | провод | число витков | провод | число витков | провод | число витков | провод | .число витков | провод | число витков | провод | |
| L4 | 6 | ПЭВ 0,21 | 3,5 | ПЭВ 0,21 | 3 | ПЭВ 0,21 | 2,5 | ПЭВ 0,21 | 2 | ПЭВ 0,21 | 1,5 | ПЭВ 0,21 |
| L1 | 38 | ПЭВ 0,16 | 27 | ПЭВ 0,21 | 21 | ПЭВ 0,21 | 16 | ПЭВ 0,41 | 10 | ПЭВ 0,61 | 10 | ПЭВ 0,61 |
| L2 | 38 | " | 27 | " | 21 | " | 16 | " | 10 | " | 10 | |
| L3 | 38 | " | 27 | " | 21 | " | 16 | " | 10 | " | 10 | " |
| L5 | 6 | ПЭВ 0,21 | 3,5 | ПЭВ 0,21 | 3 | ПЭВ 0,21 | 2,5 | ПЭВ 0,21 | 2 | ПЭВ 0,21 | 1,5 | ПЭВ 0,21 |
| Емкость, пф | Емкость, пф | Емкость, пФ | Емкость, пф | Емкость, пф | Емкость, пф | |||||||
| С1 | 510 | 390 | 270 | 120 | 91 | 68 | ||||||
| С2 | 510 | 390 | 270 | 120 | 91 | 68 | ||||||
| СЗ | 510 | 390 | 270 | 120 | 91 | 68 | ||||||
| С4 | 15 | 12 | 5,1 | 3,3 | 22 | 1,5 | ||||||
| С5 | 15 | 12 | 5,1 | 3,3 | 22 | 1,5 |
В табл.3 приведены данные намотки остальных элементов. Таблица 3.
| Узел | Обозначение | Число витков | Каркас, магнитопровод | Провод | Примечание |
| A1 | L1 | 20 | 0 20 | ПЭВ 0,2 | Намотка на оправке, бескаркасная. Шаг намотки подбирается при настройке |
| L2 | 15 | " | " | ||
| L3 | 10 | " | " | ||
| L4 | 7 | " | " | ||
| L5 | 5 | " | " | ||
| L6 | 4 | ||||
| А2 | L1 | 5 | М1000НМ | ПЭЛШО 0,31 | Выполняется по конструкции трансформатора с объемным витком. Конструкция описана в "Радио" 1984 г., № 12 |
| L2 | 2Х6 | К10Х6ХЗ | МГТФ 0,14 | ||
| L3 | 2 | 8Х2 кольцо | Медная трубка | ||
| L4 | 1 | М600НМ К 10Х6Х3 | |||
| A4 | L1 | 15 | 0 5 мм, серд. СЦР | ПЭЛШО 0,21 | L3 - в два провода, L4 - равномерно поверх L3 |
| L3 | 2Х15 | 20ВЧ К10Х6ХЗ | ПЭЛШО 0,18 | ||
| L4 | 20 | ||||
| А6 | L1 | 5 | М1000НМ | ПЭЛШО 0,31 | То же, что 2Т1 |
| L2 | 2Х6 | K10X6X3 | |||
| L3 | 12 | м1000HM | ПЭЛШО 0,21 | " | |
| L4 | 2Х12 | K10X6X3 | |||
| L5 | 12 | ||||
| L6 | 12 | " | ПЭЛШО 0,21 | " | |
| L7 | 12 | ||||
| L9 | 16 | 20ВЧ К10Х6ХЗ | ПЭЛШО 0,21 | ||
| L12 | 14Х2 | М1000НМ К10Х6ХЗ | ПЭЛШО 0,21 | Намотка в два провода | |
| L16, LI5 | 29 | Диам.5 мм Н=20 мм | ПЭЛШО 0,16 | Намотка рядовая, экран 16Х16Х | |
| L18 | Lсв=4 витка | сердечник СЦР | " | Х25 мм | |
| L17 | 40 | " | " | " | |
| А6 | L19 | 2Х10 | 20ВЧ К10Х6ХЗ | ПЭЛШО 0.21 | Трифилярная намотка |
| L20 | 10 | ||||
| A1 | L7 L8 | 2Х9 | м300нн К32Х16Х8 | МГФ 0.14 | Намотка 6-ю сильно скрученными проводами по 3 провода параллельно |
Контуры полосовых фильтров размещены в алюминиевых экранах размерами 20Х20 мм и высотой 25 мм. Трансформатор блока питания с габаритной мощностью около 70 Вт намотан на ленточном кольцевом магнитопроводе ОЛ50/80-40. Первичная обмотка намотана проводом ПЭВ-2 0,41 и содержит 1600 витков. Вторичная обмотка намотана проводом ПЭВ-2 1,5 и содержит 260 витков. Транзистор КП905 в узле А6 может быть заменен на КП903А. Настройка трансивера. Перед установкой элементов на платы необходимо проверить их исправность.
Сначала каждая плата настраивается отдельно. Для этого используются отдельный источник питания и необходимые приборы. Настройку целесообразно проводить в такой последовательности : Узел А7. Коллектор транзистора VT1 соединяют с общим проводом и подбирают резистор R7 так, чтобы на коллекторе транзистора VT6 остаточное напряжение было не более +0,3 В. Соединения восстанавливают. Подбором резисторов R8. R9 устанавливают на коллекторе VT9 напряжение, близкое к нулю, но не более +0,3 В. Выводы 1, 3 на разъеме XI должны быть нагружены при настройке на резисторы сопротивлением около 30 Ом и мощностью рассеивания не менее 5 Вт. Узел A3. Налаживание диапазонных генераторов заключается в установке генерирующей частоты, указанной в табл. 2, с помощью конденсаторов С2, С3 и числа витков индуктивности L1 (отвод от катушки берется от 1/4-1/5 части витков). Конденсатор С4 подбирают минимальным, контролируя устойчивость генерации. Подбором С5 устанавливается необходимая расстройка частоты. В заключение проводится тщательная термокомпенсация контура с помощью конденсатора СЗ, составленного из групп с разным ТКЕ. Коробка ГПД при проведении термокомпенсации нагревается до 35...40 °С. Выходное напряжение на резисторе R6 должно составлять 0,15...0,2 Вэфф. Узел А4. Напряжение ВЧ на стоке транзистора VT3, подаваемое на модулятор, должно быть около 2 Вэфф. Напряжение НЧ на выходе микросхемы DA1 должно составлять 1...1,5 А, при подаче на микрофонный вход напряжения от звукового генератора частотой 1000 Гц и амплитудой 3...5 мВ. Модулятор, настраивается следующим образом: вначале, подключив к эмиттеру VT4 ВЧ-милливольтметр, с помощью С26 настраивают в резонанс контур L3C26VD1VD2 по максимуму сигнала. Затем закорачивают вход микрофонного усилителя и последовательной регулировкой резисторами R18, R15 балансируют модулятор на максимальное подавление несущей частоты по минимуму ВЧ напряжения на эмиттере VT4. Настройка манипулируемого генератора заключается в установке частоты кварцевого генератора ZQ2.
Она должна быть выше частоты опорного генератора на 800...900 Гц (контролируется частотомером на контактах 5, 28 разъема XI). Величина выходного напряжения в этой точке должна быть около 0,3 В,.. как в телеграфном, так и в телефонном режиме (при произнесении громкого "а...а"). На выходе эмиттерного повторителя VT2 напряжение опорного генератора должно составлять 1,5...1,8 Вэфф. Узел А6. Настройку платы начинают с УНЧ приемника. Его чувствительность должна быть 5...10 мВ при нормальной громкости на выходе. Детектор VT8, VT9 балансируется при поданном напряжении опорного гетеродина и закороченном входе регулировкой резистора R31 по минимуму шумов на выходе УПЧ. Настройка УПЧ особенностей не имеет и заключается в настройке контуров на среднюю частоту кварцевого фильтра (при отключенной системе АРУ вывод 11 разъема X1 закоротить на "землю"). На выходе системы АРУ (контакт 13 разъема XI) постоянное напряжение должно достигать положительного значения около +5 В при подаче на ее вход (конденсатор С75) напряжения около 30...40 мВ от звукового генератора. Напряжение ГПД, подаваемое на балансный модулятор (на обмотке L7), должно быть 1,3... 1,5 Вэфф. При передаче напряжение сигнала SSB или CW на истоке транзистора VT2 не должно превышать 0,3 Вэфф. Постоянные напряжения на коллекторах транзисторов VT4 и VT7 имеют величину +9 В и +2,6 В соответственно. На смеситель в этом случае должно быть подано напряжение ГПД. При подаче входного сигнала на обмотку L3 от ВЧ генератора величиной около 1 мВ напряжения на коллекторах указанных транзисторов уменьшаются до +0,4 В и +0,3 В соответственно. Система АРУ при этом включена. После настройки основной платы ее чувствительность со входа должна составлять 0,2...0,3 мкВ. Особое внимание необходимо уделить согласованию кварцевых фильтров с каскадами ПЧ. При настройке кварцевых фильтров следует учитывать, что их параметры в сильной степени зависят от емкостей измерительной схемы, включенной параллельно входам и выходам фильтров.
По этой причине рекомендуется производить настройку фильтров с помощью измерительной схемы, изображенной на рис. 18. При этом емкости С12 в восьмикристальном и С4 в четырехкристальном фильтрах необходимо временно отпаять.
Рис. 18. Принципиальная схема устройства для измерений
и настройки кварцевых фильтров ZQI и ZQ2 Узел А2. Полосовые диапазонные фильтры настраиваются по общеизвестной методике, но при этом необходимо нагрузить их входы и выходы резисторами величиной 75 Ом. Широкополосный усилитель на транзисторах VT2, VT3, VT4 настраивается вначале по постоянному току. Постоянное напряжение на коллекторе VT3 +15...20 В, ток покоя транзистора при этом должен быть около 70...80 мА. Затем проверяется и подбирается с помощью резисторов R13, R24 неравномерность выходного напряжения при подаче на вход полосового фильтра от ГСС сигнала величиной 100...150 мВ в диапазоне 1,8...30 МГц. При этом к резистору R24 параллельно подключается емкость около 270 пФ (имитируется входная емкость КП904А). Напряжение ВЧ на выходе должно составлять 5-7 Вэфф. Узел А1. К выходу каскада подключается эквивалент антенны 75 Ом мощностью не менее 30 Вт и проверяется величина выходной мощности. Диапазонные фильтры нижних частот предварительно должны быть настроены по методу "холодной" настройки. Ток "покоя" транзистора КП904А должен быть около 200 мА. Его установка производится потенциометром R5. После тщательной наладки отдельных узлов проводится комплексная настройка трансивера во всех режимах работы - "прием", "передача", "тон". Литература:
Лучшие конструкции 31-й и 32-й выставок творчества радиолюбителей. М. ДОСААФ, 1989 г. с.58-70. Дополнения: А.Тарасов. Еще раз об "Урал 84М". Радиолюбитель 7/95, с.28-31. ГПД к трансиверу. "Урал-84". (RB5EMF). Радиолюбитель 1/92 В.Карасев (UT4EH). ГПД к трансиверу. "Урал-84". Радиолюбитель 7/95, с.33. А.Сенчуров (RB4EK). Вседиапазонный "Урал 84М". Радиолюбитель 3/93
Простой ГПД для трансивера "Урал-84"
В. Карасев (UT4EH)

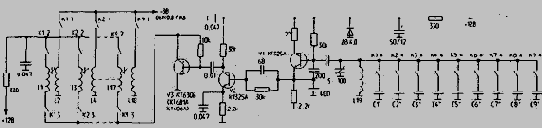

Предлагаю простой ГПД, который очень хорошо зарекомендовал себя в трансиверах "Урал-84", "Роса". Частотный расклад приведен в табл. 1, данные катушек - в табл.2.
Диаметр каркаса - 7,5 мм. Провод - ПЭЛШО-0,44. Подстроенные сердечники - СЦР. L19 - диаметром 20 мм, 15 витков провода 0,8. Можно использовать катушку от ГПД Р-105.
Таблица 1.
| Диапазон | Частота | Удвоение |
| 28МГц | 11.25-12.0 | 22,5-24,0 |
| 24МГц | 9,695-9.745 | 19,39-19,49 |
| 21МГц | 7.75-7.975 | 15.5-15.95 |
| 18МГц | 6.25-6.300 | 12.5-12.6 |
| 14МГц | 8.5-8.850 | 15.5-15.95 |
| 10МГц | 7.75-7.975 | 12.5-12.6 |
| 7 МГц | 6.25-7.975 | 12,5-12.6 |
| 3.5 МГц | 8.5-9 | нет |
| 1.9МГц | 7.33-7.43 | ' нет |
Таблица 2.
| 28МГц | L1-4 витка | L2-2 витка |
| 24 | L3-5 | L4-2 |
| 21 | L5-8 | L6-3 |
| 18 | L7-7 | L8-4 |
| 14 | L9-7 | L10-4 |
| 10 | L11-10 | L12-2 |
| 7 | L13-10 | L14-4 |
| 3,5 | L15-7 | L16-4 |
| 1,8 | L17-8 | L18-4 |
Конденсаторы ГПД подбираются при настройке. В моей варианте С1-39, С2 - 200, СЗ - 390, С4 - 120, С5 - 220, С6 - 820, С7 - 220, С8 - 680.
Радиолюбитель 7/95
ВСЕДИАПАЗОННЫЙ "УРАЛ-84М"
А.СЕНЧУРОВ (RB4EK),324038, г. Кривой Рог, а/я 109.
Несмотря на то, что трансивер "Урал-84М" имеет достаточно высокие параметры, многие коротковолновики испытывают трудности по введению в него WARC - диапазонов. Основная проблема заключается в ГПД. Дело в том, что КПЕ, используемый в ГПД, имеет 6 секций, а разрешенных диапазонов - 9.
Я решил эту проблему следующим образом. Секция диапазона 1,8 Мгц остается без изменений. Секция диапазона 3,5 МГц рассчитывается по-иному. Частоты ГПД, обеспечивающие работу диапазонов 3,5 и. 21 МГц находятся сравнительно недалеко. Для диапазона 21 МГц Fгпд=11,9-12,35 МГц, а для 3,5 МГц Fгпд=12,6-12,75 МГц. Для обеспечения перекрытия обоих диапазонов одной секцией делаем Fгпд=11,85-12,95 МГц. Для этого увеличиваем индуктивность L1 до 3 мкГн и уменьшаем емкость С3 до 10 пф.
Секция диапазона 7 МГц также претерпевает изменения.Fгпд для 7 МГц равна 16,1-16,2 МГц. Fгпд для диапазона 24,9 МГц равна 15,79-15,89 МГц. Для перекрытия обоих диапазонов делаем Fгпд=15,7-16,3 МГц. Для этого увеличиваем индуктивность L1 до 1,5 мкГн и уменьшаем емкость С3 до 30 пф.
Секция диапазона 14 МГц остается без изменений. Вместо освободившейся секции диапазона 21 МГц делаем секцию 18 МГц. При Fгпд=8,8-9,2 МГц перекрывается диапазон 18,068 - 18,168 МГц, имеем L1=3 мкГн и СЗ3=68 пф.
Секция 28 МГц также претерпела изменения. Диапазон перестройки расширен до 18,9 - 20,9 МГц (Fдиап=28-30 МГц). Это сделано для того, чтобы данный аппарат можно было использовать в качестве возбудителя УКВ трансвертерной приставки с Fпч=28 - 30 МГц. Диапазонные полосовые фильтры лучше изготовить для двух поддиапазонов:28-29 МГц и 29-30 МГц.
Кроме того, данная секция ГПД используется и для CW работы в диапазоне 10,100-10,150 МГц (Fгпд=19,2-19-25 МГц).
При указанной переделке ГПД плотность настройки в самом неблагоприятном случае оказывается не хуже, чем у приемника Р-250, что вполне приемлемо для эксплуатации.
Литература.
1. Коротковолновый трансивер "Урал-84". В кн."Лучшие конструкции 31-й и 32-й выставок творчества радиолюбителей". М..ДОСААФ, 1989.
Радиолюбитель N 3, 1993 г.
