Чайник отображен на белом фоне в разных режимах

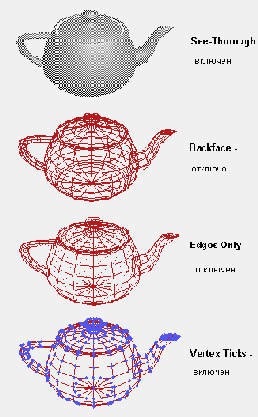

Рис. 4.39. Чайник отображен на белом фоне в разных режимах

Выделите объект для скрытия

Рис. 4.40. Выделите объект для скрытия

2. Щелкнув по кнопке

Используя команды свитка...

Рис. 4.41. Используя команды свитка Hide, вы можете спрятать или отобразить объекты

3. В свитке Hide щелкните по кнопке Hide Selected (Скрыть выделенные объекты).

Выделенный объект скрыт

Рис. 4.42. Выделенный объект скрыт

Вы можете выбрать объекты...

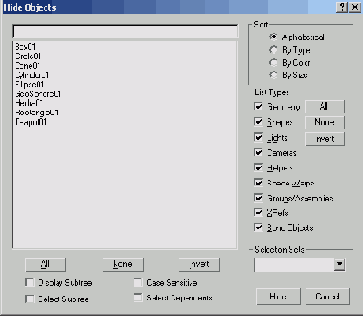

Рис. 4.43. Вы можете выбрать объекты, которые хотите скрыть, в диалоговом окне Hide Objects. Обратите внимание на его сходство с диалоговым окном Select Object

Команда Hide by Hit (Скрыть по щелчку) позволяет скрывать объекты, щелкнув по ним.
Закрепленные (frozen) объекты не могут быть скрыты, если не активизирована команда Hide Frozen Objects (Скрыть закрепленные объекты).

Спрятать объект также можно, выбрав опцию Hide Selection (Скрыть выделение) в правом верхнем контекстном меню объекта.

Выберите в окне Unhide...

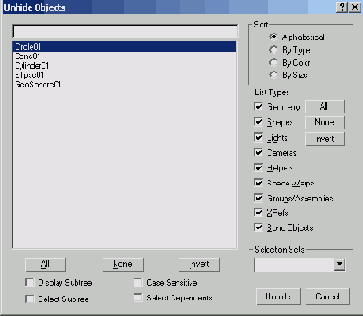

Рис. 4.44. Выберите в окне Unhide Objects объект, который хотите отобразить

2. Выберите объект, который хотите отобразить.
3. Щелкните по кнопке ОК, и объект появится (рис. 4.45).

После отмены скрытия объекта

Рис. 4.45. После отмены скрытия объекта

С помощью команд свитка...

Рис. 4.46. С помощью команд свитка Hide by Category можно скрыть объекты определенного типа

2. Поставьте флажок рядом с теми видами объектов, которые хотели бы скрыть. Эти объекты исчезнут.
Для отображения объектов, скрытых по категории, снимите флажок с тех видов объектов, которые хотите сделать видимыми.

Выделите объект для закрепления

Рис. 4.47. Выделите объект для закрепления

2. Откройте командную панель Display.
3. Разверните свиток Freeze (Закрепить) -см. рис. 4.48.

С помощью команд свитка...

Рис. 4.48. С помощью команд свитка Freeze объекты становятся невыделяемыми

4. Щелкните по кнопке Freeze Selected (Закрепить выделение) или нажмите клавишу 6. Объект будет закреплен (рис. 4.49).

Закрепленный объект...

Рис. 4.49. Закрепленный объект окрашивается в темно-серый цвет

Вы можете выбрать объекты...

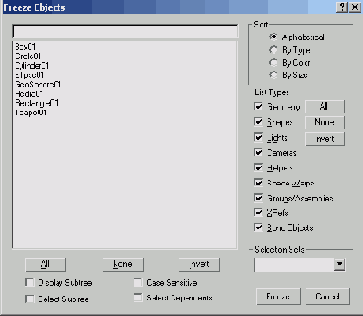

Рис. 4.50. Вы можете выбрать объекты для закрепления из списка диалогового окна Freeze Objects

Выберите в диалоговом...

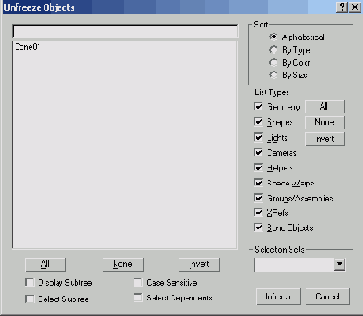

Рис. 4.51. Выберите в диалоговом окне Unfreeze Objects объект, с которого собираетесь снять закрепление

2. Выделите объекты, с которых хотите снять закрепление.
3. Щелкните по кнопке ОК. Закрепление будет снято с этих объектов (рис. 4.52).

Объекты, с которых...

Рис. 4.52. Объекты, с которых снято закрепление, приобретают свой первоначальный цвет и могут быть выделены

Меню Display обеспечивает...

Рис. 4.53. Меню Display обеспечивает быстрый доступ к командам скрытия и закрепления

Интерфейс менеджера слоев

Рис. 4.54. Интерфейс менеджера слоев

Объекты для включения в новый слой

Рис. 4.55. Объекты для включения в новый слой

2. Щелкните по значку
3. В менеджере слоев появился новый слой. Если в нем есть хотя бы один объект, рядом с его названием появится значок +. Щелкнув по нему, вы увидите объекты, принадлежащие слою.
При создании новой сцены автоматически создается новый слой под названием (default). Его нельзя переименовать или удалить.

Пустой слой Layer02 в менеджере слоев

Рис. 4.56. Пустой слой Layer02 в менеджере слоев

2. Щелкните по кнопке Delete Empty Layer (Удалить пустой слой) в менеджере слоев.

Отображение свойств...

Рис. 4.57. Отображение свойств объектов сцены в менеджере слоев

2. Первая колонка отвечает за скрытие объектов. Если щелкнуть по значку Рис. 4.57. Отображение свойств объектов сцены в менеджере слоев и объект будет скрыт. Если выбрать скрытие в строке слоя, то будут скрыты все объекты, принадлежащие этому слою.
3. Вторая колонка соответствует закреплению объектов. Действия с ней полностью аналогичны предыдущему пункту.
4. В следующей колонке отображены данные о визуализируемости объектов слоя. Если напротив объекта стоит значок Рис. 4.57. Отображение свойств объектов сцены в менеджере слоев , то наоборот. В случае изображения значка
5. В последней колонке устанавливается связь с рассеянным освещением. Управление слоями такое же, как и в предыдущем пункте.

Скрытие объекта

Скрытие объектов облегчает управление сложными сценами, упрощая отображение окна проекции и ускоряя время перерисовки. Скрытые объекты невидимы и их нельзя выделить, пока они скрыты.
1. Выделите объект, который вы хотите скрыть (рис. 4.40).

Скрытие объекта по категории

1. В панели Display разверните свиток Hide by Category (рис. 4.46).

Снятие выделения со всех объектов

1. Выберите инструмент Select Object.
2. Щелкните по фону окна проекции (см. рис. 4.5), и выделение будет снято со всех объектов.

Снятие закрепления с объекта

1. Щелкните по кнопке Unfreeze by Name (Снятие закрепления с объекта). Появится список всех закрепленных объектов (рис. 4.51).

Снятие закрепления со всех объектов

В свитке Freeze (Закрепить) щелкните по кнопке Unfreeze All (Снять закрепление со всех) или нажмите клавишу 7. Закрепление будет снято со всех закрепленных объектов.

в выделение, нажмите клавишу Ctrl

Совет Чтобы добавить объекты в выделение, нажмите клавишу Ctrl и растяните рамку выделения вокруг объекта, который хотите добавить.
Чтобы снять выделение с каких-нибудь объектов, нажмите клавишу Alt и растяните рамку выделения вокруг этих объектов.

Нажатие кнопки Esc или правой

Совет Поэкспериментируйте с параметрами Window/Crossing для круговой области.
Нажатие кнопки Esc или правой кнопки мыши в процессе создания ломаной отменяет уже нарисованные сегменты.

Нажатие Esc или правой кнопки

Совет Поэкспериментируйте с параметрами Window/Crossing для круговой области.
Нажатие Esc или правой кнопки мыши (0 в процессе создания кривой отменяет эту операцию.

Если вы дважды щелкнете по

Совет Если вы дважды щелкнете по названию объекта в списке названий, то одновременно выделите его и закроете диалоговое окно Select Object.
Если вам нужно выбрать в списке много объектов, вы можете включить специальную сортировку или фильтр названий (см. рис. 4.22).

Вы можете выбрать набор выделенных

Совет Вы можете выбрать набор выделенных объектов также в раскрывающемся меню Selection Sets диалогового окна Select Object (рис. 4.26).
Чтобы добавить или убрать объекты из набора выделенных объектов, воспользуйтесь управляющими кнопками в окне Named Selection Sets (Именованные выделения) - см. рис. 4.27.

Чтобы вложить одну или несколько

Совет Чтобы добавить объект в группу, выделите его и выберите команду Group => Attach(Группа => Присоединить). Затем щелкните по группе, к которой хотите присоединить объект.
Чтобы вложить одну или несколько групп в другую, выберите ту, которую хотите вложить, и выполните команду Group => Group.

Команда Hide Unselected скрывает невыделенные

Совет Команда Hide Unselected скрывает невыделенные объекты.
Команда Hide by Name (Скрыть по названию) позволяет выбрать скрываемые объекты из списка (рис. 4.43).

Закрепить невыделенные) закрепляет все видимые

Совет Команда Freeze Unselected ( Закрепить невыделенные) закрепляет все видимые объекты, которые не являются выделенными и закрепленными.
Команда Freeze by Name (Закрепить по названию) вызывает список нескрытых и не закрепленных объектов (рис. 4.50).
Команда Freeze by Hit (Закрепить по щелчку) закрепляет объекты, по которым вы щелкаете мышью.
Если вы не хотите, чтобы закрепленный объект становился серым, снимите флажок Show Frozen in Gray (Показывать закрепленный объект серым) в свитке Display Properties (Свойства отображения).

Применив команду Unfreeze by Hit

Совет Применив команду Unfreeze by Hit (Снять закрепление по щелчку), вы сможете снять закрепление с объектов, щелкнув по ним.
Меню Display, всплывающее после нажатия правой кнопки мыши, содержит большую часть команд скрытия и закрепления (рис. 4.53).

Чтобы быстро перенести все объекты

Совет Чтобы быстро перенести все объекты с одного слоя на другой, выделите первый слой, щелкните по значку

Add Selection То Current Layer (Добавить выделение на текущий слой) на главной панели.

Создание группы

1. Выделите какие-либо объекты для группирования (рис. 4.28).

Создание именованного набора выделений

Если вам нужно выделить один и тот же набор объектов несколько раз, присвойте этому набору название.
1. Выделите объекты, которые хотите включить в набор (рис. 4.23).

Создание нового слоя

1. Выделите объекты, которые вы хотите включить в состав нового слоя (рис. 4.55)

Удаление слоя

1. Удалять можно только пустой слой, поэтому вначале нужно перенести все объекты с этого слоя на другой, так чтобы возле его названия не осталось значка для открытия списка, - как для слоя Layer02 на рис. 4.56.

Управление свойствами объектов в менеджере слоев

1. Если открыть списки объектов всех слоев, как это показано на рис. 4.57, станет очень удобно управлять некоторыми свойствами всех объектов сцены.

Выделение и отображение объектов

Для того чтобы применить к объекту какие-либо команды, сначала его нужно выделить (рис. 4.1).

Выделение объекта с помощью щелчка

1. Выберите инструмент Select Object (Выбрать объект) на основной панели инструментов, если он еще не используется.
2. Переместите курсор к объекту.
3. Щелкните по объекту. Объект выделится, заменив предыдущее выделение (рис. 4.2).

Выделение объектов

Самый простой способ выделить объект -щелкнуть по нему. При этом с других объектов снимается выделение, если вы не удерживаете во время щелчка клавишу Ctrl.

Выделение объектов из именованного набора

Выберите набор выделенных предметов в меню Named Selection Sets (рис. 4.25). Объекты набора будут выделены.

Выделение объектов по названию

1. Щелкните по кнопке

Выделение объектов с помощью инструмента Circle Selection

Круговое выделение зачастую оказывается полезным при редактировании сцен или объектов, имеющих радиальную симметрию: сфер, цилиндров, конусов и т. д.
1. Выберите инструмент Circle Selection (Круговое выделение) из выпадающего списка Selection Region (Область выделения).
2. Щелкните в центре окружности выделения и растяните круговую область выделения вокруг объектов, которые хотите выделить (рис. 4.12).

Выделение объектов с помощью инструмента Fence

Выделение объектов с помощью ломаной области позволяет вам производить выделение внутри замкнутого или открытого многоугольника. Эта возможность полезна при более хаотичных сценах.
1. Выберите инструмент Fence Selection
(Многоугольное выделение) из выпадающего списка Selection Region (Область выделения)
2. Щелкните среди объектов, которые хотите выделить и, не отпуская кнопки мыши, нарисуйте первую сторону многоугольника (рис 4.14).

Выделение объектов с помощью инструмента Lasso

1. Выберите инструмент Lasso Selection (Произвольное выделение) из выпадающего списка Selection Region (Область выделения)
2. Щелкните среди объектов сцены и, не отпуская кнопку мыши, нарисуйте кривую, включающую все объекты, которые вы хотите выделить (рис. 4.17).
3. Отпустите кнопку мыши. Все объекты, попавшие внутрь получившейся кривой, будут выделены (рис 4.18).

Выделение объектов с помощью метода Crossing

1. Выберите инструмент Select Object.
2. Щелкните по пиктограмме

Выделение объектов с помощью метода Window

1. Выберите инструмент Select Object (Выделить объект).
2. Щелкните по пиктограмме

Выделение по названию

Одна из причин, по которой мы присваиваем объектам значимые названия, желание облегчить их поиск в списке. Особенно полезно это делать, если в сцене содержится много объектов.
Вы можете выделить один или несколько объектов по имени или выделить именованный набор объектов (named set of objects).

Закрепление объекта

Закрепленные (frozen) объекты защищены от изменений и в то же время остаются видимыми. Закрепленные объекты окрашиваются в темно-серый цвет и не могут быть выделены до снятия закрепления.
1. Выделите объект (рис. 4.47).

Закрытие группы

1. Выделите открытую группу.
2. Выберите команду меню Group => Close (Группа => Закрыть).
Розовый габаритный контейнер исчезнет, а группа закроется (рис. 4.32).
