Пример функционирования распределенной архитектуры


Описанная выше картина представляет собой функционально-ориентированный взгляд на систему и имеет статический характер. Для получения динамической картины работы всей системы следует обратить внимание на диаграмму кооперации на рис. 4.1.

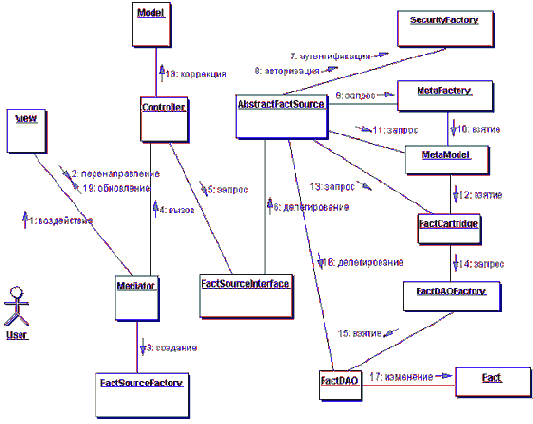

Рис. 4.1 Функционирование системы

На данной диаграмме умышленно опущены детали и моменты ветвления потока управления системы для того, чтобы выделить главную идею работы, не погружаясь в детали. Распишу событийную модель по шагам:

  1. Пользователь воздействует на Вид (View) клиентского приложения.

  2. Вид делегирует событие Посреднику (Mediator).

  3. Посредник обращается к Заводу (FactSourceFactory), чтобы тот создал Proxy-объект, поддерживающий интерфейс FactSourceInterface для работы с фактами.

  4. Медиатор вызывает Контроллер (Controller) который отвечает за обработку данного типа события пришедшего от пользователя.

  5. Контроллер посылает запрос к созданному Proxy-объекту на 3 шаге.

  6. Proxy-объект, поддерживающий интерфейс FactSourceInteface, делегирует запрос к Источнику Фактов (AbstractFactSource) в ядре, находящемуся на стороне сервера приложения. На этом шаге происходит сетевой вызов, который проходит через стаб (stub) клиентского приложения и скелетон (skeleton) сервера приложения, где реализуется взаимодействие на одной из технологий RMI, CORBA, DCOM или др.

  7. На стороне сервера происходит аутентификация с помощью завода, отвечающего за безопасность (SecurityFactory). Процесс аутентификации происходит только при первом обращении клиентского приложения к серверу приложений.

  8. Происходит процесс авторизации, во время которого выясняются права доступа пользователя.

  9. Ядро запрашивает Метамодель (MetaModel) у Завода Метаданных (MetaFactory) для описания факта, с которым взаимодействует пользователь.

  10. Завод Метаданных извлекает запрашиваемую Метамодель.

  11. Ядро запрашивает Метамодель на предмет Картриджа (FactCartridge), в котором находится факт.

  12. Метамодель берет Картридж, в котором находится искомый факт.

  13. Для доступа к фактам для разных типов источников данных ядро запрашивает у Картриджа объект, поддерживающий интерфейс FactDAO.

  14. Картридж запрашивает этот объект у Завода Доступа к Фактам (FactDAOFactory), который создает эти объекты.

  15. Завод Доступа к Фактам создает запрашиваемый объект.

  16. Ядро делегирует объекту запрос от Контроллера клиентского приложения.

  17. Объект, поддерживающий интерфейс FactDAO, производит изменения факта (Fact).

  18. Управление возвращается в Контроллер клиентского приложения, производящий коррекцию Модели (Model).

  19. Медиатор посылает сообщение об обновлении Модели Виду, и он производит свою перерисовку.
